Warum ein professioneller Schaltplan Sicherungskasten Hausanschluss für Ihre Sicherheit entscheidend ist

Bei einem Schaltplan Sicherungskasten Hausanschluss steht die Einhaltung der gesetzlichen Vorschriften im Mittelpunkt. Nur so ist gewährleistet, dass Ihre Elektroinstallation den aktuellen Sicherheitsstandards entspricht und im Schadensfall von Versicherungen anerkannt wird.

Ein professionell erstellter Schaltplan berücksichtigt alle relevanten Normen, wie die VDE-Richtlinien, und sorgt dafür, dass FI-Schalter, Leitungsschutzschalter und Hauptsicherungen korrekt aufeinander abgestimmt sind. Dies minimiert das Risiko von Überlastungen, Kurzschlüssen und gefährlichen Berührungsspannungen.

• Vermeidung von Brandgefahren durch präzise Absicherung
• Schutz vor Stromschlägen durch korrekte Fehlerstrom-Schutzeinrichtungen
• Erfüllung der Anforderungen für Versicherungsansprüche

Besonders bei älteren Sicherungskästen oder nach Renovierungen ist es wichtig, den Schaltplan regelmäßig von einem Fachmann prüfen zu lassen. So können versteckte Mängel frühzeitig erkannt und behoben werden, was Ihre Sicherheit deutlich erhöht.

Diese Sicherheitskomponenten dürfen im Schaltplan Sicherungskasten nicht fehlen

Ein Schaltplan Sicherungskasten Hausanschluss ist nur dann wirklich sicher, wenn alle gesetzlich vorgeschriebenen Schutzkomponenten korrekt integriert sind. Schon das Fehlen eines einzelnen Bauteils kann dazu führen, dass Sicherungen nicht auslösen oder gefährliche Spannungen bestehen bleiben.

Hauptleitungsschutzschalter (SLS-Schalter)

Der Hauptleitungsschutzschalter (SLS) ist die erste Schutzinstanz nach dem Hausanschluss. Er schützt das gesamte Gebäude vor großen Überlastungen und Kurzschlüssen und ermöglicht im Notfall das vollständige Abschalten der Stromversorgung.

Dieser Schalter ist nicht für die Bedienung durch Laien vorgesehen und darf ausschließlich von einem zertifizierten Elektriker ausgewählt und installiert werden. Im Schaltplan Sicherungskasten Hausanschluss ist seine Position eindeutig festgelegt.

Fehlerstrom-Schutzschalter (FI-Schalter)

Der Fehlerstrom-Schutzschalter ist eine lebenswichtige Sicherheitsvorrichtung, die vor Stromschlägen schützt:

• Er erkennt kleine Fehlerströme, die durch den menschlichen Körper fließen könnten.
• Er unterbricht den Strom in Bruchteilen von Sekunden, um schwere Verletzungen zu verhindern.
• Er ist heute in allen Steckdosen- und Beleuchtungsstromkreisen in Wohnbereichen obligatorisch.
• Ein Schaltplan Sicherungskasten Hausanschluss muss zeigen, wie er integriert wird.
• Es wird empfohlen, mehrere FI-Schalter zu verwenden, um die Stromkreise aufzuteilen und die Verfügbarkeit zu erhöhen.
• Er muss regelmäßig mit der dafür vorgesehenen Testtaste geprüft werden.

Leitungsschutzschalter (Sicherungsautomaten)

Diese Schalter schützen einzelne Stromkreise vor Überlastung und Kurzschlüssen:

• Die Nennleistung jedes Schalters (typischerweise 16 A) wird basierend auf dem Kabelquerschnitt bestimmt.
• Dies verhindert die Überhitzung der Leitungen und die Brandgefahr.
• Es ermöglicht das Abschalten eines einzelnen Stromkreises, ohne den Rest des Hauses zu beeinträchtigen.
• Ein Schaltplan Sicherungskasten Hausanschluss legt den richtigen Schalter für jeden Stromkreis fest.
• Es gibt verschiedene Typen (B, C) für den Aufbau Sicherungskasten.
• Sie müssen fest auf der Hutschiene montiert sein.

Überspannungsschutz (Blitzschutz)

Überspannungen durch Blitzeinschläge oder Netzschwankungen können empfindliche Geräte wie Fernseher, Router oder Steuerungen beschädigen. Ein integrierter Überspannungsschutz im Sicherungskasten schützt diese zuverlässig.

Besonders bei modernen Haushalten mit vielen elektronischen Geräten ist dieser Schutz eine sinnvolle Ergänzung im Aufbau Sicherungskasten Haus.

Intelligente Aufteilung der Stromkreise für mehr Komfort und stabile Energieverteilung

Die intelligente Aufteilung der Stromkreise ist entscheidend für Komfort und eine stabile Energieverteilung im Haus. Ein gut durchdachter Schaltplan Sicherungskasten Hausanschluss sorgt dafür, dass elektrische Lasten optimal verteilt werden und die Betriebssicherheit erhöht wird.

Trennung von Licht- und Steckdosenkreisen

Die separate Führung von Beleuchtungs- und Steckdosenstromkreisen hat mehrere Vorteile:

• Bei einem Fehler an einem Gerät fällt nicht die gesamte Beleuchtung aus.
• Fehlersuche und Reparatur werden erleichtert.
• Diese Praxis ist in jedem professionellen Schaltplan Sicherungskasten Hausanschluss Standard.
• Sie erhöht die Sicherheit und ermöglicht eine unabhängige Steuerung.

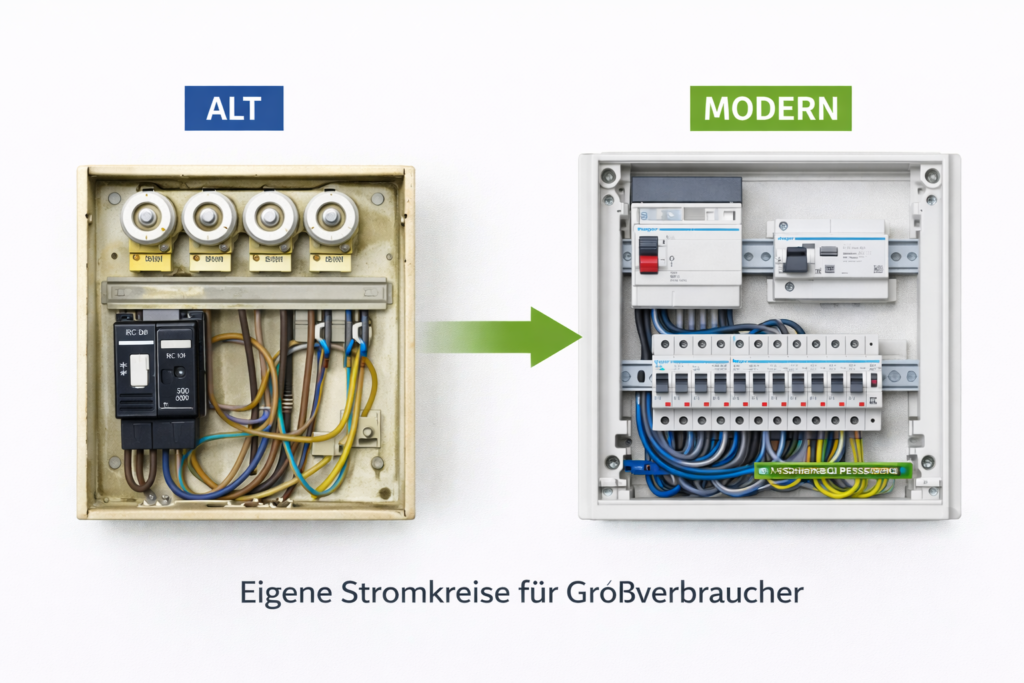

Eigene Stromkreise für Großverbraucher

Geräte mit hohem Strombedarf wie Elektroherd, Geschirrspüler, Waschmaschine oder Trockner benötigen eigene Stromkreise, um Überlastungen zu vermeiden:

• Der Elektroherd erfordert meist einen Drehstromanschluss und einen separaten Stromkreis.
• Andere Verbraucher bleiben dadurch unabhängig und sicher versorgt.
• Im Schaltplan müssen diese Stromkreise klar gekennzeichnet sein.
• Verwendet werden Kabel mit größerem Querschnitt und passende Leitungsschutzschalter.

Planung für zukünftige Erweiterungen

Ein moderner Verteilerkasten Modernisierung Tipps sollte ausreichend Reserveplätze für spätere Erweiterungen bieten, etwa für eine Ladestation oder Solaranlage. Ein vorausschauender Schaltplan Sicherungskasten Hausanschluss erleichtert spätere Nachrüstungen und schützt vor kostenintensiven Umbauten.

So sorgt ein durchdachter Aufbau für eine gleichmäßige und stabile Energieverteilung im gesamten Gebäude und erhöht die Betriebssicherheit nachhaltig.

Häufige Fehlerquellen und deren Vermeidung

Um Risiken zu vermeiden, seien Sie sich dieser häufigen Fehler bewusst und vermeiden Sie sie:

Falsche Dimensionierung der Kabelquerschnitte

Eine falsche Wahl des Kabelquerschnitts zählt zu den häufigsten und gefährlichsten Fehlern. Typische Folgen sind Überhitzung und Brandgefahr.

Typische Ursachen:

• Zu geringer Kabelquerschnitt bei hoher Belastung
• Missachtung der Leitungslänge
• Fehlende Abstimmung mit dem Leitungsschutzschalter

Ein fachgerechter Schaltplan Sicherungskasten Hausanschluss legt diese Parameter eindeutig fest und verhindert spätere Schäden.

Fehlende oder falsch platzierte FI-Schalter

Das Nichtinstallieren oder falsche Installieren von Fehlerstrom-Schutzschaltern ist ein schwerwiegender Fehler. Diese Geräte müssen alle erforderlichen Stromkreise gemäß den aktuellen Normen schützen. Ein Schaltplan Sicherungskasten muss die vollständige Einhaltung dieser lebenswichtigen Personenschutzregel gewährleisten.

Unzureichende Dokumentation und Beschriftung

Der Verteilerkasten muss klar dokumentiert und beschriftet sein. Jeder Leitungsschutzschalter sollte deutlich den von ihm gesteuerten Stromkreis angeben (z. B. „Beleuchtung Wohnzimmer“). Dies erleichtert die Fehlersuche und stellt sicher, dass im Notfall der richtige Stromkreis schnell abgeschaltet werden kann.

Fehler bei der Planung eines sicherungskasten erklärung bleiben oft lange unbemerkt – bis es zu Stromausfällen, beschädigten Geräten oder gefährlichen Situationen kommt. Besonders bei Eigenumbauten oder älteren Anlagen entstehen Risiken, wenn Normen nicht vollständig eingehalten werden.

Deshalb sollte der Sicherungskasten Hausanschluss immer von einem qualifizierten Elektriker erstellt und geprüft werden, um Sicherheitslücken frühzeitig auszuschließen.

Schritt-für-Schritt erklärt: Sicherungskasten-Schaltplan richtig verstehen

Das Lesen und Verstehen eines Sicherungskasten-Schaltplans ist essenziell, um die elektrische Anlage sicher und effizient zu betreiben. Im Schaltplan werden verschiedene Symbole verwendet, die einzelne Komponenten wie Sicherungen, Leitungsschutzschalter oder FI-Schalter darstellen. Diese Symbole sind genormt und helfen dabei, die Stromkreise und deren Schutzmechanismen schnell zu erkennen.

Einige wichtige Symbole im Schaltplan Sicherungskasten Hausanschluss sind:

• LS-Schalter: Schutz vor Überlast und Kurzschluss
• FI-Schalter: Fehlerstromschutz für Personen
• Hauptschalter: Trennt die gesamte Anlage vom Netz

Die klare Darstellung im Schaltplan erleichtert die Fehlersuche und Wartung erheblich. Dabei zeigt der Aufbau Sicherungskasten Haus, wie die einzelnen Stromkreise logisch und sicher verteilt sind. Eine verständliche Sicherungskasten-Erklärung hilft auch Laien, die Grundfunktionen zu erfassen, ohne selbst Hand anzulegen.

Beachten Sie: Ein Schaltplan dient als Planungs- und Kontrollinstrument. Für Reparaturen oder Änderungen am Sicherungskasten sollten Sie immer einen Profi hinzuziehen, um die Einhaltung der Vorschriften und die Sicherheit zu gewährleisten.

Praxiswissen: Aufbau und Zuordnung eines 3-adrigen Kabels im Schaltplan

Im Schaltplan Sicherungskasten Hausanschluss wird die Zuordnung eines dreiadrigen Kabels klar und übersichtlich dargestellt. Dabei sind die einzelnen Leiter eindeutig gekennzeichnet, um Verwechslungen zu vermeiden und die Sicherheit zu gewährleisten.

Folgende Leiter sind im Schaltplan typischerweise dargestellt:

• Außenleiter (L) – versorgt den Stromkreis mit Spannung
• Neutralleiter (N) – führt den Strom zurück zum Netz
• Schutzleiter (PE) – sorgt für den Schutz vor elektrischen Schlägen

Der Aufbau sicherungskasten hausanschluss erfordert eine präzise Zuordnung dieser Leiter, damit die Stromkreise korrekt und sicher funktionieren. Ein fehlerhafter Anschluss kann zu gefährlichen Situationen führen.

Wichtig: Arbeiten am Sicherungskasten oder am Hausanschluss dürfen niemals eigenständig durchgeführt werden. Nur ein qualifizierter Elektriker darf den schaltplan sicherungskasten umsetzen, um die Einhaltung aller Vorschriften und Sicherheitsstandards zu garantieren.

Normen und Richtlinien für den sicheren Sicherungskasten Schaltplan beachten

Ein Schaltplan Sicherungskasten Hausanschluss muss stets den aktuellen Normen und Richtlinien entsprechen, um maximale Sicherheit zu gewährleisten. Diese Vorschriften schützen nicht nur vor elektrischen Gefahren, sondern sichern auch die Einhaltung gesetzlicher Vorgaben und Versicherungsansprüche.

Aktuelle Normen und Vorschriften im Überblick:

• DIN VDE 0100-410: Schutz gegen elektrischen Schlag, essenziell für den sicheren Betrieb.
• DIN VDE 0100-520: Richtlinien zur Auswahl und Verlegung von Leitungen im Hausanschluss.
• DIN 18015: Anforderungen an Elektroinstallationen in Wohngebäuden, inklusive Sicherungskasten Aufbau.
• VDE-AR-N 4100: Technische Anschlussregeln für den Niederspannungsnetzanschluss, relevant für den Hausanschluss.

Die Einhaltung dieser Normen stellt sicher, dass der Schaltplan Sicherungskasten nicht nur technisch einwandfrei, sondern auch rechtlich abgesichert ist. Zudem erleichtert ein normgerechter Schaltplan die Wartung und spätere Modernisierung des Sicherungskastens.

Warum ein Profi Elektriker für die Umsetzung entscheidend ist

Es ist entscheidend, dass alle Arbeiten am Sicherungskasten ausschließlich von einem qualifizierten Profi-Elektriker durchgeführt werden. Die Verantwortung eines Elektrikers umfasst nicht nur die fachgerechte Installation, sondern auch die Einhaltung aller relevanten Sicherheitsvorschriften und Normen.

Vermeidung von Gefahren durch Fachwissen

Ein unsachgemäß sicherungskasten erneuern vorschriften kann zu erheblichen Gefahren wie Stromschlägen, Kurzschlüssen oder Bränden führen. Nur ein erfahrener Elektriker kennt die korrekte Umsetzung des Schaltplans Sicherungskasten Hausanschluss und kann potenzielle Risiken frühzeitig erkennen und vermeiden.

Rechtliche und technische Verantwortung

• Der Profi übernimmt die Verantwortung für die Einhaltung der Vorschriften und Normen.
• Er sorgt für eine sichere und normgerechte Verbindung aller Komponenten im Sicherungskasten.
• Eigenmächtige Änderungen oder Reparaturen am Sicherungskasten sind nicht nur gefährlich, sondern auch gesetzlich verboten.

Vertrauen Sie daher auf die Kompetenz eines Fachmanns, um die Sicherheit und Funktionalität Ihres Hausanschlusses dauerhaft zu gewährleisten.

Was passiert bei einem fehlerhaften Schaltplan?

Ein fehlerhafter Schaltplan Sicherungskasten Hausanschluss kann schwerwiegende Folgen haben – technisch, sicherheitsrelevant und rechtlich. So kann eine falsche Dimensionierung der Leitungen oder Sicherungen zu Brandgefahr führen, während unzureichende Schutzmaßnahmen das Stromschlagrisiko erhöhen.

Weitere mögliche Folgen sind:

• Wiederkehrende Stromausfälle in einzelnen Bereichen, die auf fehlerhafte Zuordnungen zurückzuführen sind
• Probleme mit Versicherungen oder Behörden im Schadensfall, da der Schaltplan als Nachweis der ordnungsgemäßen Installation dient

Ein reales Beispiel: Trotz eingesetzter Sicherung fällt der Strom in der Küche aus. Ursache ist oft eine fehlerhafte Verdrahtung oder eine falsche Zuordnung im Schaltplan Sicherungskasten . Solche Fehler lassen sich nur durch eine professionelle Überprüfung und Korrektur durch einen Fachbetrieb beheben.

Um Risiken zu vermeiden, ist es wichtig, den Schaltplan sorgfältig zu prüfen und bei Unsicherheiten einen Experten hinzuzuziehen.

Anzeichen dafür, dass Ihr Sicherungskasten veraltet ist

Ein veralteter Sicherungskasten zeigt sich häufig durch verschiedene deutliche Anzeichen:

• Alte Schraubsicherungen statt moderner Automaten, die nicht mehr den aktuellen Sicherheitsstandards entsprechen.
• Fehlender Fehlerstrom-Schutzschalter (FI-Schalter), der lebenswichtigen Schutz vor Stromschlägen bietet.
• Regelmäßiges Auslösen der Sicherungen bei Nutzung moderner Elektrogeräte, was auf eine Überlastung hinweist.
• Ungewöhnliche Geräusche wie Zischen oder Brandgeruch aus dem Sicherungskasten, die auf gefährliche Defekte hindeuten.

Besonders bei älteren Häusern ist der schaltplan sicherungskasten hausanschluss oft nicht mehr zeitgemäß, was die Sicherheit erheblich beeinträchtigen kann. Eine Modernisierung ist daher dringend zu empfehlen, um den aktuellen Vorschriften zu entsprechen und Risiken zu minimieren.

Wenn Sie eines oder mehrere dieser Anzeichen bemerken, sollten Sie umgehend einen Fachmann für Verteilerkasten Reparatur kontaktieren. Eine professionelle Überprüfung und gegebenenfalls eine Modernisierung sorgen für eine sichere und zuverlässige Stromversorgung in Ihrem Zuhause.

Struktur und Logik im Aufbau Unterverteilung Schaltplan nachvollziehen

Der Aufbau einer Unterverteilung im Sicherungskasten folgt einer klaren und logischen Struktur, die sich gut in einem Schaltplan nachvollziehen lässt. Vom Hausanschluss führt das Hauptkabel zunächst zum Haupt-FI-Schutzschalter, der für den Schutz vor Fehlerströmen sorgt. Anschließend verzweigen sich die Leitungen zu den einzelnen Leitungsschutzschaltern, die jeweils einen separaten Stromkreis absichern.

Ein praktisches Beispiel: Im Schaltplan Sicherungskasten Hausanschluss ist ersichtlich, wie die Stromkreise für Küche, Wohnzimmer und Außenbeleuchtung getrennt und übersichtlich dargestellt sind. So kann man schnell erkennen, welcher Schutzschalter für welchen Bereich zuständig ist.

• Hauptkabel vom Zählerkasten zum FI-Schutzschalter
• Verteilung auf Leitungsschutzschalter für einzelne Stromkreise
• Klare Zuordnung der Stromkreise im Schaltplan

Diese Struktur erleichtert nicht nur die Fehlersuche, sondern ist auch wichtig für die Einhaltung der Sicherheitsvorschriften. Ein gut dokumentierter Schaltplan sichert die Übersicht und unterstützt bei Reparaturen oder Modernisierungen.

Vorteile einer Modernisierung

Die Modernisierung des Sicherungskastens bringt zahlreiche Vorteile mit sich, insbesondere wenn es um die Sicherheit und Effizienz Ihres Hausanschlusses geht. Ein aktueller schaltplan sicherungskasten hausanschluss ist dabei unerlässlich, um die Stromkreise übersichtlich und normgerecht zu gestalten. Durch eine Modernisierung können Sie nicht nur veraltete Komponenten ersetzen, sondern auch den aufbau sicherungskasten haus optimieren, was die Wartung und Erweiterung erleichtert.

Weitere Vorteile einer Modernisierung sind:

• Erhöhung der Betriebssicherheit durch moderne Schutzschalter
• Verbesserte Energieverteilung und Lastenmanagement
• Einfachere Integration neuer Technologien, wie z.B. Photovoltaik oder E-Mobilität
• Erfüllung aktueller vorschriften und Normen

Eine gut geplante Modernisierung berücksichtigt auch den sicherungskasten schaltplan, um Fehlerquellen zu minimieren und die Übersichtlichkeit zu verbessern. So sind Sie für zukünftige Anforderungen bestens gerüstet.

Fazit

Ein professioneller Schaltplan Sicherungskasten Hausanschluss bildet die Basis für eine sichere und zuverlässige Elektroinstallation in Ihrem Zuhause. Durch eine sorgfältige Planung und fachgerechte Umsetzung werden Risiken minimiert und die Energieverteilung optimiert.

Besonders bei älteren Anlagen oder Unsicherheiten empfiehlt sich eine Überprüfung durch einen Experten, um den aktuellen Zustand zu bewerten und gegebenenfalls notwendige Maßnahmen einzuleiten.

Eine regelmäßige Kontrolle und gegebenenfalls eine Modernisierung des Sicherungskastens tragen dazu bei, die Sicherheit dauerhaft zu gewährleisten und den Anforderungen moderner Technik gerecht zu werden.
